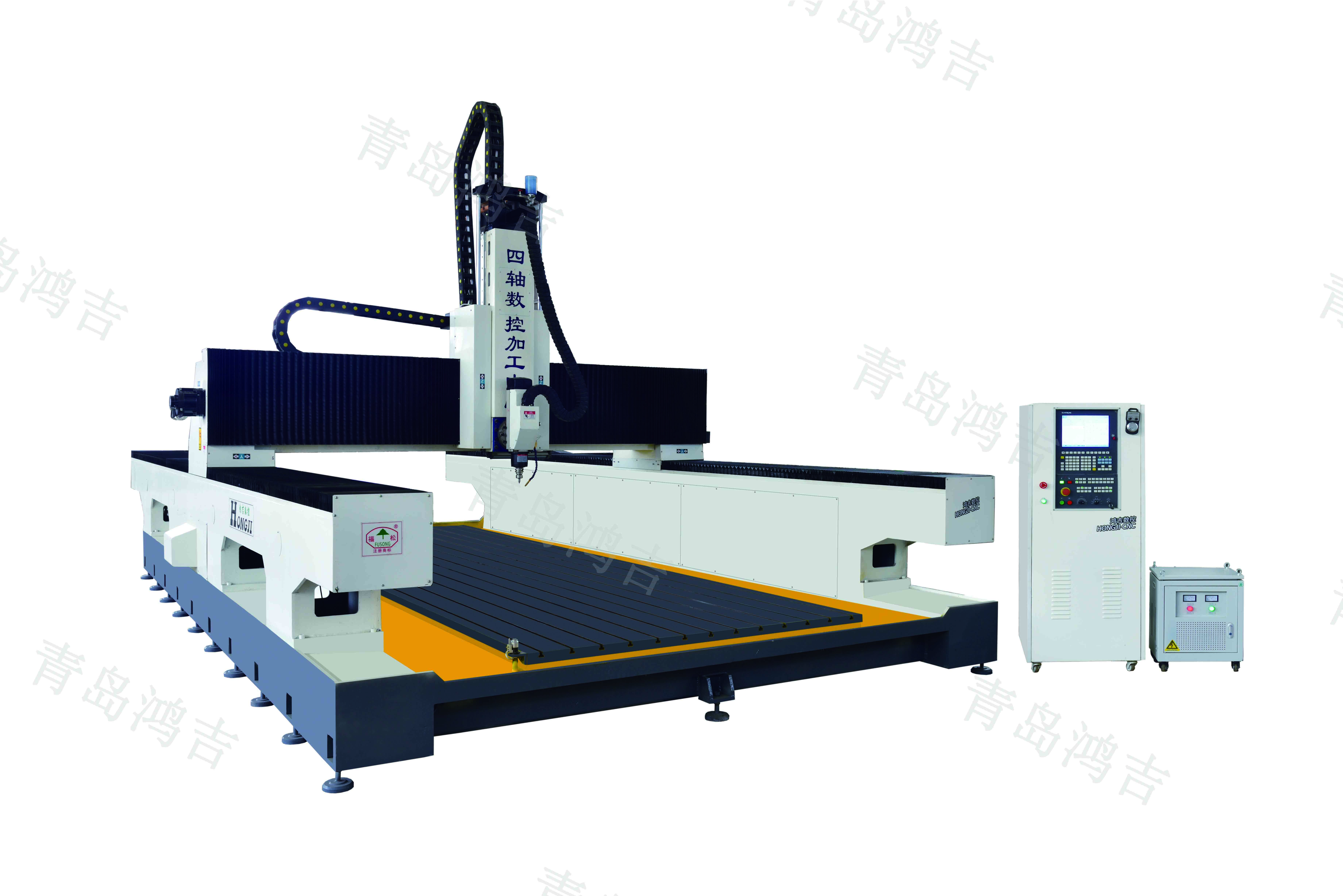

配置

單位

參數

行程

X軸行程（主軸左右移動）

mm

6000

Y軸行程（主軸前后移動）

mm

2000

Z軸行程（主軸上下移動）

mm

500

工作臺

工作臺尺寸（長×寬）

mm

6000×2000

最大承重

KG

3000

設備總重量

KG

15000（約值）

系統

上海錸鈉克控制系統

上海錸鈉克控制系統

伺服

電機

X軸伺服電機

P

2.9KW（兩臺）

電機額定/瞬時最大轉矩

N.m

18.6/54

額定轉速

r/min

1500

最高轉速

r/min

3000

Y軸伺服電機

P

2.9KW

電機額定/瞬時最大轉矩

N.m

18.6/54

額定轉速

r/min

1500

最高轉速

r/min

3000

Z軸伺服電機（帶抱閘）

P

2.9KW（帶抱閘）

電機額定/瞬時最大轉矩

N.m

18.6/54

額定轉速

r/min

1500

最高轉速

r/min

3000

旋轉軸伺服電機

P

850W

電機額定/瞬時最大轉矩

N.m

5.39/14.2

額定轉速

r/min

1500

最高轉速

r/min

3000

伺服刀庫伺服電機

P

750W

電機額定/瞬時最大轉矩

N.m

2.39/8.36

額定轉速

r/min

3000

最高轉速

r/min

6000

減速機

速比1:10

品牌

臺灣法斯頓法蘭式減速機

主軸

主軸電機功率

P

15KW

主軸電機品牌

臺灣宏碩

最高轉速

rpm

12000

額定轉速

rpm

9000

自動換刀

是/否

是

刀把規格

BT40—ER32

主軸平衡等級

G1（ISO1940）

主軸鼻端到工作臺距離

mm

30~500

伺服

刀庫

刀把規格

BT40

裝刀數量

12把

進給

三軸

X軸

Y軸

Z軸

快移速度

m/min

≥45

≥40

≥9

最大進給速度

min

1-15000mm/min

定位精度

mm

±0.03/300

±0.02/300

±0.01/300

重復定位精度

mm

±0.01/300

±0.008/300

±0.006/300

機床重復定位精度

mm

±0.05

機床定位精度

mm

±0.1

能源

氣源

兆帕

0.6-0.8

冷卻

切削冷卻

霧冷

氣源

氣源要求

MPa

0.6~0.8

電源

電源要求

380V/50HZ

定位精度

X軸定位精度

±0.05mm

X、Y軸定位精度

±0.01mm

重復定位精度

±0.01mm
